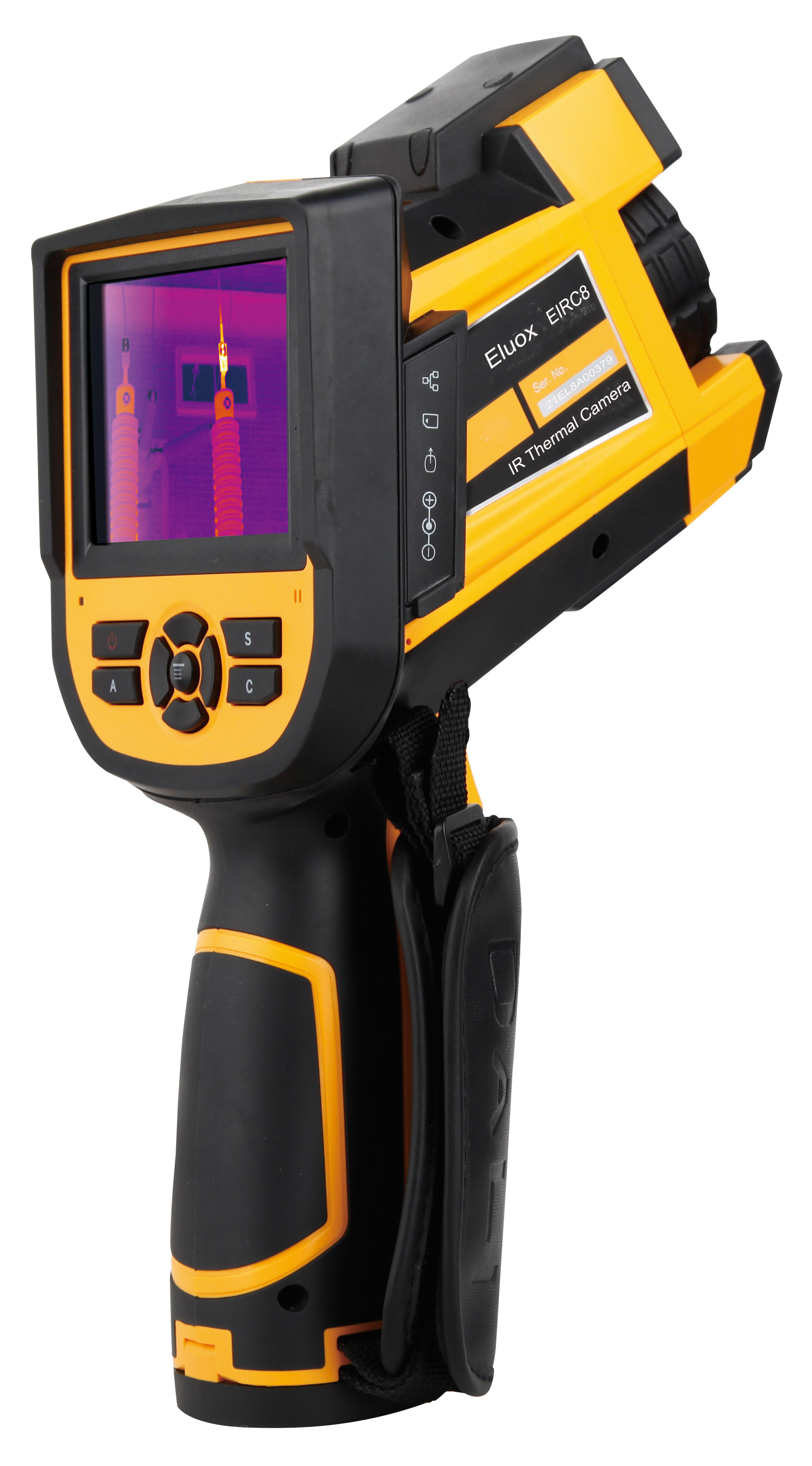

Infrared Thermal Camera EIRC8

Main Features

384x288 pixel Uncooled FPA detector

Focus: Manual

Thermal sensitivity: 0.04 Celsius at 30 Celsius

3.5-inch bright touch screen, graphical interface operation

With infrared, visible light, picture-in-picture, IR & RGB image fusion

Frame rate: 50Hz/60Hz

Bluetooth available

Main Technical Parameters

Detector type                                    Uncooled focal plane micro-thermal

Detector array size                                 384 x 288 pixel

Spectral range                                         8 -- 14 micron

Frame rate                                                 50/60Hz

NETD                                           0.04 Celsius @ 30 Celsius

Lens                                             Automatic Identification

Field of view                                       25deg. x 19deg.

Focal range                                        0.1m -- infinite

Focal method                                     manual/electric/automatic

Spatial Resolution                                 1.37mrad

Visible light camera                      integrated 3.2 million pixel CCD

Display                                        3.5" TFT LCD, color, with capacitive touch screen

LCD resolution                                   640x480 pixel

Backlight                                     high brightness sunlight screen

Color palette                                   11 color palettes optional

Display mode                      thermal/visible light, picture-in-picture, image fusion

Measurement range                -20  ... +650Celsius (-20...+180 & 140...650 Celsius)

                                                extendable to +1200 Celsius or +2000 Celsius

Accuracy:                        +/-2 Celsius or +/-2% of reading, whichever is greater

Measurement mode        Real-time 5 movable points(max. & min. points independent),

                                                 5 movable areas(max. min. capture, Avg. measurement),                                                                  line temp. measurement, isothermal analysis, temp. difference,

                                                 alarm (sound, color)

Measurement correction                Automatic/Manual

Ambient temperature correction    automatic correction according to user's input

Atmospheric transmittance correction    Automatic, according to input target                                                                               distance, relative humidity, ambient                                                                               temperature

Emissivity adjustment               variable from 0.01 to 1.0, step=0.01

Setting:                             data/time/format, Celsius/Fahrenheit/Kelvin, language

Storage memory card                             8GB SD card

Storage method                    Manual/Automatic (according to time setting or                                                              temperature setting) saving, single IR image saving,

                                              IR and related RGB saving, IR&RGB imag fusion                                                          saving, IR video record, picture-in-picture video record,

                                              IR&RGB image fusion video record

Annotation                            60-second voice recording, stored with the image,

                                             text annotation optional

Battery                                       rechargeable Li-ion battery, replaceable

Operation time                             > 4 hours continuous operation

Charging                                     fast charging function (external charger),

                                                    can be charged randomly

Power saving mode                   automatic sleep, automatic shut down

Power interface                            available: DC12V

Internet data transport                 mini USB type-C, IP setting for real time image                                                            transmission

Video interface                             PAL/NTSC

Audio data transmission              Bluetooth

Memory card slot                         SD (TF) card connector

Tripod                                           1/4"-20-UNC

Handrail                                        Yes, can be installed on both sides

Laser                                            Laser rangefinder

Microphone                                  yes

Buzzer                                          yes

Bluetooth module                         audio output/input (bluetooth headset)

GPS                                              Yes

Electronic compass                      Yes

Working temperature                    -15 Celsius -- +50 Celsius

Storage temperature                    -40 Celsius -- +70 Celsius

Humidity                                       < / = 95% non-condensing

Encapsulation                               IP54

Shock resistance                          25g, IEC68-2-29

Vibration resistance                      2g, IEC68-2-6

Drop resistance                            2m, GB/T2423.8(IEC60068-2-32)

EMC                                             Qualify CE

Laser                                           IEC60825-1-2014

Dimensions                                  230*105*243mm

Weight                                          0.98kg
